详述labconco实验室冻干机构造(一)

作者:LABCONCO售后 发布时间:2020-11-11 09:53点击:

1 labconco小型实验室冻干机的构造

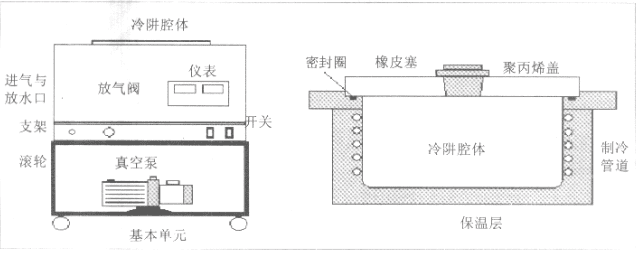

      小型实验室冻干机由一个带真空泵和小型冷阱的基本单元及一些附件组成,如图1所示。在带保温的冷阱圆筒体内有制冷管道,圆筒体有一个透明的聚丙烯盖,圆简体做成真空密封并与真空泵相连,基本单元安装有真空仪表和温度仪表,并有控制开关、放水阀和放气阀等。冷阱的温度有二种,采用单级制冷可达-50℃左右,如果采用复叠式制冷则可达-80℃左右。
labconco冻干机基本单元
图1  冻干机基本单元

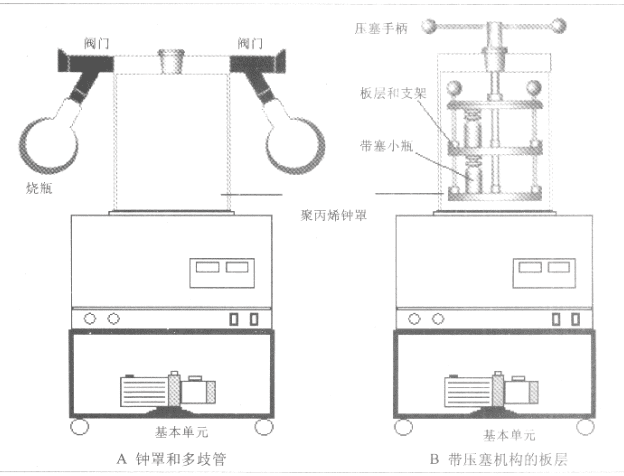

           基本单元可与其他附件进行不同的组合,如图2所示,以适应不同试验产品的冻干,例如与带钟罩的多歧管组合可冻干盛放在烧瓶内的产品,与带压塞机构的板层和钟罩组合可冻干小瓶,与离心附件和钟罩组合可冻干安瓿等。
LABCONCO冻干机基本单元与附属件
图2  冻干机基本单元与附属件
2 产品的预冻和转移

       小型冻干机没有预冻装置,少量的产品可在冷阱筒体内预冻,烧瓶需要配备带旋冻装置的冷浴,以便预冻成壳状结构,安瓿可在冰箱内预冻,也可用离心附件预冻,小瓶一股需在低箱冰箱内预冻。

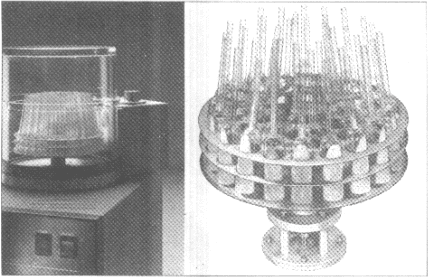

带离心附件的冻干机是利用真空制冷法预冻产品的,把产品放在一个可旋转的支架上,并以800~1000r/min的速度旋转,与此同时开始抽真空,旋转时产生的离心力阻止了溶解在产品中的空气在真空下冒出,当真空度达到一定数值时,产品便平静地冻结成冰,并且形成斜面形状,如图3所示。
离心附件用真空制冷法把产品冻成斜面形状

图3离心附件用真空制冷法把产品冻成斜面形状

       小瓶预冻时应把半压塞好的小瓶放在带支架的板层上,并连支架和板层一起放在低温冰箱内预冻。在预冻快结束时要先降温冷阱,当冷阱温度到达-40℃后,迅速从冰箱取出带产品的板层支架,打开冷阱盖,把带产品的板层支架转移冷阱上,立即起动真空泵,这样产品立即升华,使产品维持低

温状态。如果动作缓慢,产品会升温而熔化。在冷阱筒体内预冻的产品与冰箱预冻的转移方法、、3升华相同。

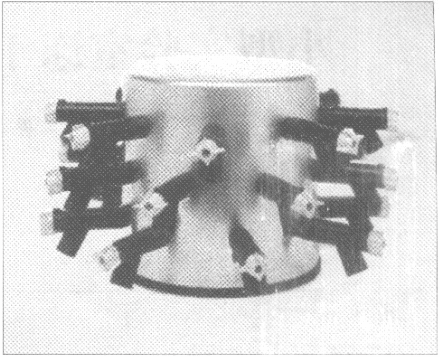

冻干圆桶          多歧管使用阀门


        烧瓶冻干时要预先放好带多歧管的钟罩,如图4、图5所示,冷阱降温并抽好真空,这时把旋冻好的烧瓶立即连接到阀门上,并转动阀门使烧瓶抽空。多歧管上的阀门是一个特殊阀门,转柄有4个位置,箭头向上,钟罩与连接口封闭:箭头向左,钟罩与连接口相通:箭头向右,钟罩与连接口封

闭,连接口与大气相通(往烧瓶中放入大气,以便取下烧瓶)用离心附件预冻的安瓿不需转换,在真空到达较高数值后,这时产品已经冻结,只需关闭离心转头的马达就行了,因为产品已经在升华了,有些小型冻干机带板层制冷功能,产品的预冻与大冻干机相似。









如有任何问题请咨询LABCONCO冻干机售后维修中心:4008-525-990
